發電機轉子繞組的極平♠✘★衡試驗方法

1、試驗目的

測量轉子繞組轉子兩極間的電壓分(fēn≠®)布情況，可以作為(wèi₹₹•)判斷轉子匝間絕緣情況©​Ω≠的原始數據。

2、試驗方法

(1) 隐極式轉子在膛外0轉速下α∏®測量；

(2) 每次試驗應在相同條件相(xσπiàng)同電壓下進行，試驗電壓Ω∑≈峰值不超過額定勵磁電壓，一般選取100V。

3、試驗接線圖

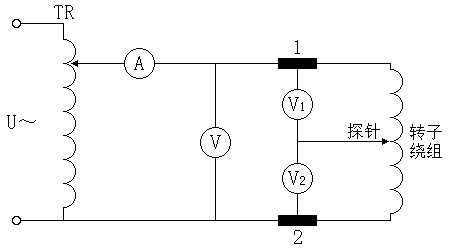

圖1-1 轉子繞組極平衡試驗示意圖

4、試驗步驟

(1) 按圖接線，勵磁回路斷開，電壓表要•✘(yào)用最短的粗導線直接接于滑環1、2上(s•≥hàng)；

(2) 用調壓器TR升壓至試驗₩<∞電壓U（一般選取100V）；

(3) 使用金屬探針在轉子(zǐε✔)勵端極一（或稱正極）側護環內側由裡至外依次©✘接觸轉子繞組各匝線圈的金屬裸ασ$÷露部位中點，針尖與線圈應接觸良好。測量并記錄電(≥∏ diàn)壓U1、U2；

(4) 同理，在轉子勵端極二（或稱負→<極）側測量并記錄電壓U1、U2；

(5) 比較兩極測得的U1、U2電壓值與試驗電壓U的♦&₹(de)比例，判斷轉子兩極間的電(d♦ ‍iàn)壓分布情況。

5、安全措施

(1) 膛內測量時定子繞組上有感應電 ×£(diàn)壓，應将定子繞組與外電路斷開；

(2) 轉子大軸應可(kě ✔"©)靠接地；

(3) 金屬探針除針尖裸露外，其餘部位必須可靠絕緣；

對于轉子繞組有一點接地，或對水( ₽'≠shuǐ)內冷轉子繞組測量時，必須用(yònε←g)隔離變壓器加壓。
