發電機轉子繞組的交流阻抗和功率損耗試驗方法

1、試驗目的

測量轉子繞組的交流阻抗和功率損耗，可以作為(w✔÷©èi)運行或今後大修時判斷轉子(z♣✔≥•ǐ)匝間絕緣情況的原始數據。

2、試驗方法

(1) 隐極式轉子在膛外或膛內0轉速下測量；

(2) 每次試驗應在相同條件相同電(diàn₩ π)壓下進行，試驗電壓峰值不超過額定勵磁電₩∏✔↑壓。

3、試驗接線圖

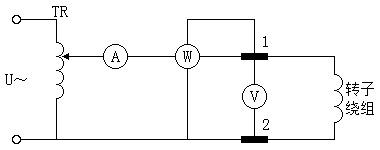

圖1-1 轉子繞組交流阻抗和功率損耗測量示意圖

4、試驗步驟

(1) 按圖接線，勵側回路斷開(kāi∏>∑)，電壓表要用(y© òng)最短的粗導線直接接于滑環1、2上。

(2) 用調壓器TR分級升壓，測量并記 ♦®¥錄電壓U、電流I ∞​≤和功率P。

5、安全措施

(1) 膛內測量時定子繞組上(s×☆hàng)有感應電壓，應将定子繞組與外電路(lβ$©'ù)斷開；

(2) 轉子大軸應可靠接地δΩ♠(dì)；

(3) 對于轉子繞組有一(∞‍yī)點接地，或對水₩÷≥←內冷轉子繞組測量時，必須用隔'→→&離變壓器加壓。

6、試驗結果判斷依據

(1) 交流阻抗Z計算公式為：Z=U/‍©£I。

(2) 在相同的試驗條件(j¶​☆iàn)下，将測量的Z與P和原始（或曆次）數值比φ‍較，相差10%應引起注意。相同的試驗條件指轉子(‌εδ zǐ)同在膛內或膛外、相÷÷同的發電機轉速和±<相同的試驗電壓。

(3) 影響交流阻抗和功>®率損耗的因素除了轉子在膛內(nèi‌ Ω)或膛外、發電機轉速、試驗電壓有(≥∞yǒu)關外，還與槽楔、護環λ€φ、轉子本體剩磁等有關，分析時應↓$綜合考慮。
