CTP-1000系列變頻式互感器綜合測試儀用于各→•×★種CT的實際接線方式

CTP-1000B變頻式互感器綜合測試儀用于CT測試的基本接線步驟(參見圖1-1)如(r€ ✔≥ú)下：

(1)用4mm²線将測試儀左側的接地端子連接到保護地。

(2)連接CT一次側的一個端子和×↕π♣(hé)二次側的一個端子(zǐ∑★♠π)到保護地。

(3)确保CT的其他端子全部從輸電線上(sh÷$×☆àng)斷開，其他繞組全部開路σ π。

(4)用2.5mm2紅線和黑線将CT的二☆←次側連接到CTP-1000B變頻式互感器綜合測試儀“Output”S1和S2λ♣插孔，用1.2mm2黃線和黑線将CT的(d $≈∞e)二次側連接到CTP-1000B變頻式互感器綜合測 ✘✔試儀“Sec”的€₩ S1和S2插孔，注意兩根黑線連在≈™CT二次側已接保護地的同一端子上。

(5)用1.2mm2綠線和黑線将CT ♠↑的一次側連接到CTP-1000B變★★頻式互感器綜合測試儀的“Prim&rdΩ♥§≤quo;的P1和P2端子(zǐ₽✘)上，P2通過黑線與CT一次側連接到保護>☆地的那個端子相連。

(6)檢查接線無誤，開始測試。

圖1-1 典型接線方式

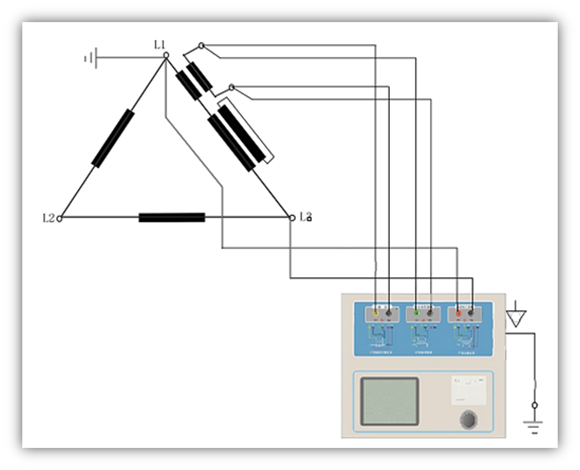

1、CTP-1000B變頻式互感器綜合測試儀在三角形接₽σ法變壓器上進行↓•¶CT測試的接線方式如圖1-2所示。

圖1-2 CTP-1000B在三角形接法變壓器上進行測試時(sh✔ ≥í)的接線方式

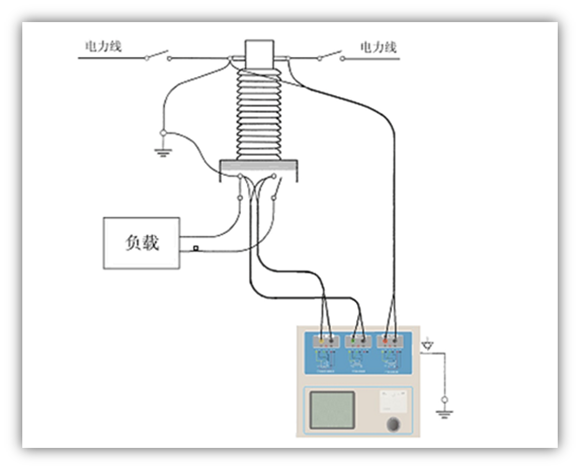

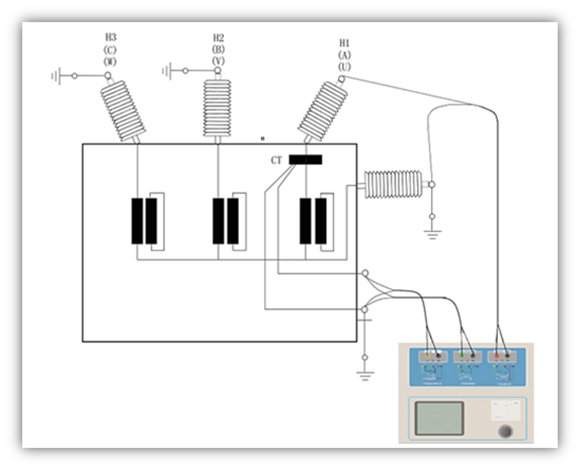

2、CTP-1000B變頻式互感器綜©‍合測試儀進行變壓器套管CT測試時的✔™(de)接線方式如圖1-3所示。

注意：一次端子H1不能接地，否則一(y ≈∏ī)次側都接地了，則測試儀不能獲取正 ↕δ确結果。

圖1-3 CTP-1000B對變壓器上(shàng≠ )套管CT進行測試時的(de♦ ™δ)接線方式

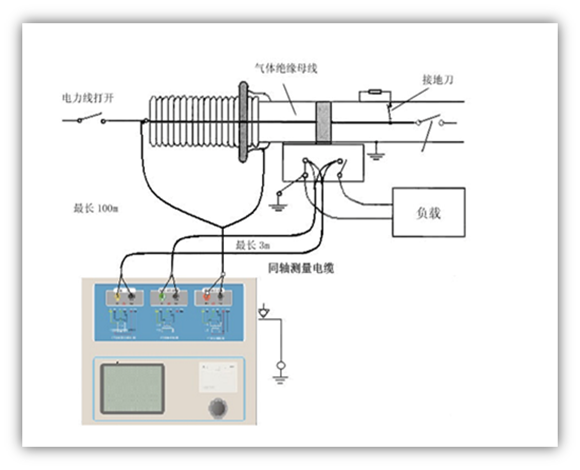

3、CTP-1000B變頻式互感器綜合測試儀在對G↓δ↓IS(SF6)開關上的CT測試時(sh≤₩€í)的接線方式如圖1-4所示。

注意：斷開與母線連接的所有開關，合上(shàn♠×↕g)接地刀閘。

圖1-4 CTP-1000B對GIS(SF6)開關上(¶ ÷shàng)的CT測試時的接線方式
