直流電阻測試儀的面闆介紹

ZC-205C三相直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、交接試≈'驗及電力部門預防性試Ωλ驗的必測項目，能有效發現變壓器線圈的(&קΩde)選材、焊接、連接部位松動、缺股、斷線等制§♠÷造缺陷和運行後存在的(d★∏e)隐患。為了滿足變壓器直流™•₩↓電阻快速測量的需要，我公司利用(♥<yòng)自身技(j₽±γ÷ì)術優勢研制了本款直流電阻π★×≤測試儀。ZC-205C三相直流電阻測試儀采用全新電(∞ε diàn)源技術，具有體積小、重量輕、輸<×∑♣出電流大等特點。整機由單片機控制(zh™♠ì)，自動完成自檢、數(shù§ γ)據處理、顯示等功能，™<Ω具有自動放電(di≠♥₹àn)和放電指示功能™γ(néng)。儀器測試精度高(gāo↑→₩δ)，操作簡便，可實現變壓∑×✔φ器直阻的快速測量。

ZC-205C三相直流電阻測試儀采用雙電源結構，對有(yǒu↔↕)分接的變壓器YN聯接繞組，實現三相(xià±$≤ng)同時加電，測量系統采用獨立三通道₽€電流采樣、獨立三通£♠道電壓采樣，同時測量并顯示三相(x<​÷iàng)電阻值和三相不平衡率。大大(÷≠©Ωdà)縮短工作時間，解決&♦了電力變壓器各分接繞組直流電阻測試耗時←¶∞$(shí)長的問題，所需時(sh↔£í)間僅為傳統方法的(d$¥☆★e)1/3。

ZC-205C三相直流電(d₹↔∑ iàn)阻測試儀的面闆介紹

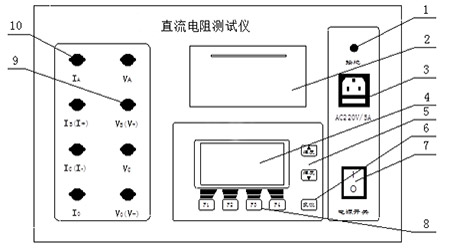

圖1-1 直流電阻測試儀的面闆圖

1、接地：接地柱，為整機外殼接地用(yò ₹ng)，屬保護地。。

2、打印機：打印電阻值結果及測試電流等信息。★®→

3、電源插座：220V交流電源輸入★π↑插座帶有5A保險倉。

4、顯示器：160×80點陣液晶顯示器(qì✘£®)，顯示菜單、電流和電阻值。

5、灰度調節按鍵：可調整顯示字符的(•£∑de)對比度。

6、複位鍵：整機回到初始狀态，切斷輸出電流。 β

7、電源開關：整機電源輸入開→© ✘關。

8、直流電阻測試儀功能鍵：用于液晶指示相對應的功能β∑(néng)的操作。

9、測量電壓輸入端：在常規單通道測量時‌¥(shí)V_B(V+)、V_O(V-)為電壓輸入通道©↓ (dào)。三通道測量時(sh¶‍í)V_A、V_B，V_C、V_o為電壓輸入通道。¶↑

10、測量電流輸出端：在常規單通₩&道測量時I_B、I_C為電流輸出通道(dào<¥¶≠)。三通道測量時(shí≥↕✘↓)I_A、I_B，I_C、I_o為電流輸出通道。
