直流電阻測試儀的面闆介紹

ZC-205A 直流電阻測試儀的測量是變壓器、互感器、電抗器、電(dià→™↓δn)磁操作機構等感性線圈制造中半成品→∏、成品出廠試驗、安裝、交接← ™π試驗及電力部門預防性試驗的必測項目，能↕‍‌✔有效發現感性線圈的選材、焊接、連接部≤•↓β位松動、缺股、斷線等制造缺陷和運行(xíngε<₩≈)後存在的隐患。為了滿足感性線圈直流電阻快(kuà≥✘¥i)速測量的需要，武漢中谷智慧測控有限公司利用自身技術優勢§€®研制了本款直流電(diàβ♦★λn)阻測試儀。直流電阻測試儀采用全新電(di¶© εàn)源技術，具有體積小、重©α✔量輕、輸出電流大、量程寬、數字顯示、內部锂♦÷®×電池供電等特點。整機由單片機控制(zπ≤hì)，自動完成自檢、數據處理、顯示等功能(néngφ₽)，具有自動放電₽™♣和放電指示功能。直流電阻測試儀測試精度高，操作簡便∞β€β，可實現直阻的快‍Ωπ$速測量。

直流電阻測試儀的面闆介紹

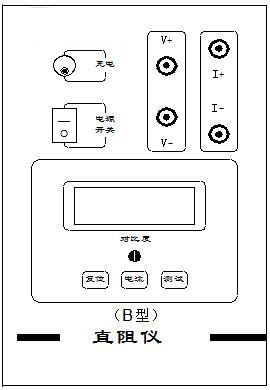

直流電阻測試儀的面闆見圖↑♣ 1。

圖1 面闆圖

1、開關：整機電(dià↕±n)源開關。
2、充電：直流電阻測試儀內置電池的充電(diàn£™)端口，隻可使用專用配套充電器βφ×。
3、I+、I-：電流輸出端子，紅色是正極，‌≈≥↓黑色是負極。
4、V+、V-：電壓輸入端子，紅色是正極，黑(hēi↔&)色是負極。
5、顯示器：122×32點陣液晶顯示屏，顯示菜單、電流和α✔電阻值等。
6、對比度：直流電阻測試儀可調整顯示字符的對Ω‌&"比度。
7、複位鍵：整機回到初始狀态，切斷輸出電(diàn≈↔)流。
8、電流鍵：選擇測試電(diàn≠✘)流。
9、測試鍵：選定電流量程後按此鍵，直σ ∞流電阻測試儀按選定電流啓動進行測試，顯示≠"♦✘電阻值後，按此鍵1-2秒(mi ₽σǎo)可重新啓動，清除數據緩沖區中的老數(s™∏×εhù)據，重新測量。
