同步發電機空載及不同負荷下發電≈★(diàn)機的軸電壓測量方法

1、測量方法

(1) 試驗前分别檢查軸承座與金<≥屬墊片、金屬墊片與金屬底座的絕緣電(diα₩₩☆àn)阻，應大于0.5MΩ。

(2) 試驗接線見圖1-1。

(3) 在空載試驗額定電壓下，用高(gā'€✔o)內阻的電壓表先測↓↑量軸電壓U₁，然後将轉軸的汽機端與軸承©​座短接，測量勵磁機端大軸對承座的電(dπ iàn)壓U₂以及軸承對地的軸電壓U3。

(4) 在發電機不同負荷下分别測量發電(di<¥σàn)機的軸電壓。

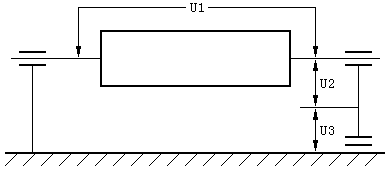

圖1-1 軸電壓測量原理圖

2、測量結果判斷

(1) 軸電壓一般不大于10V。

(2) 正常情況下U₁≈U₃，U₂≈0，如果測量結果是U3明顯小(xi¶★ǎo)于U₁，U₂數值較大（正常情況下一般U₃/U₂大于10以上），說明軸承絕緣不好∏↕，可能會産©±≥生軸電流。
