PTA-2000A電壓互感器 ®↕分析儀的操作方法

主界面說明
開機後主界面如圖所示共有五個∞×功能模塊:

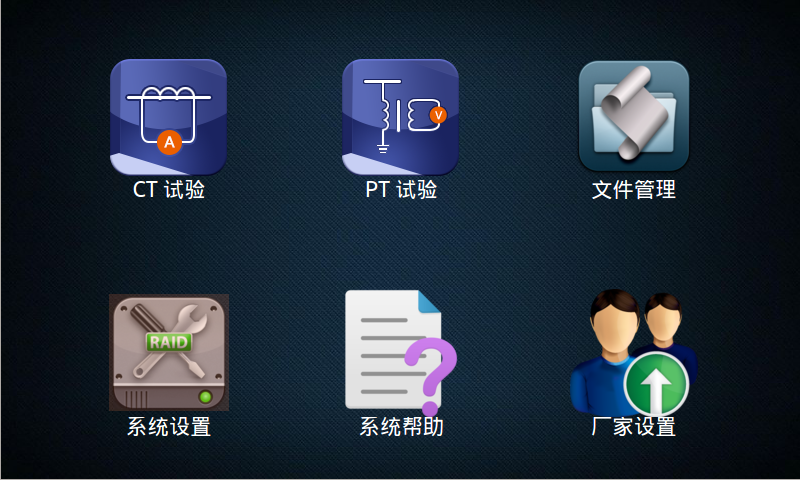

開機主界面示意圖
PT試驗：進行電壓互感器的各項測試；✔×
文件管理：對保存的試驗記錄進行(xín¶‌↔g)查詢、導出和删除等管理
系統設置：設置系統參數和試驗标準；
廠家設置：廠家校準和升級測±★☆試使用訪問時需要 ∞ (yào)密碼。


參數設置

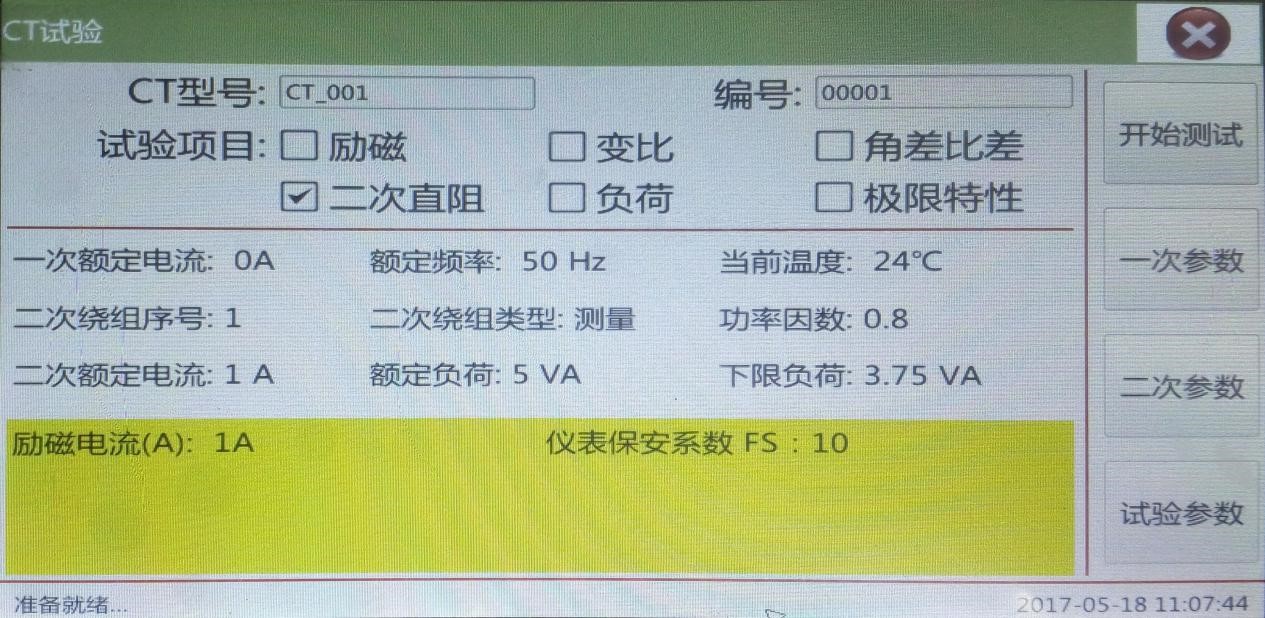

參數設置界面示意圖

試驗項目：選擇需要測試的試驗項目；

項目	描述	接線
電阻	測試二次繞組的直流電阻	參照2.3.1接線
勵磁	測試二次繞組的勵磁特性（伏安特性）	參照2.3.1接線
變比	測試PT的變比極性	參照2.4.1接線
角差比差	測試PT的誤差特性，注意測試過程分兩步進行，第一 ↕×(yī)步變比測試，第二部角差比差測試。	第一步：參照2.3.1接線 第二部：參照2.3.1接線
負荷	測試PT二次回路的實際負♠" 荷	參照2.6.1接線

在此界面中顯示最近一次設置的詳細參數，如需修改參數(∑σ‌∑shù)可按右側“一次參數”和&ld₽βquo;二次參數”進行←✔σ修改。


一次參數設置界面

一次額定電壓（kV）：輸入被測PT的<♦♥(de)一次額定電壓以及® €©系數；
額定頻率：被試品的額定工作(©£∞zuò)頻率有50和60H可選擇。

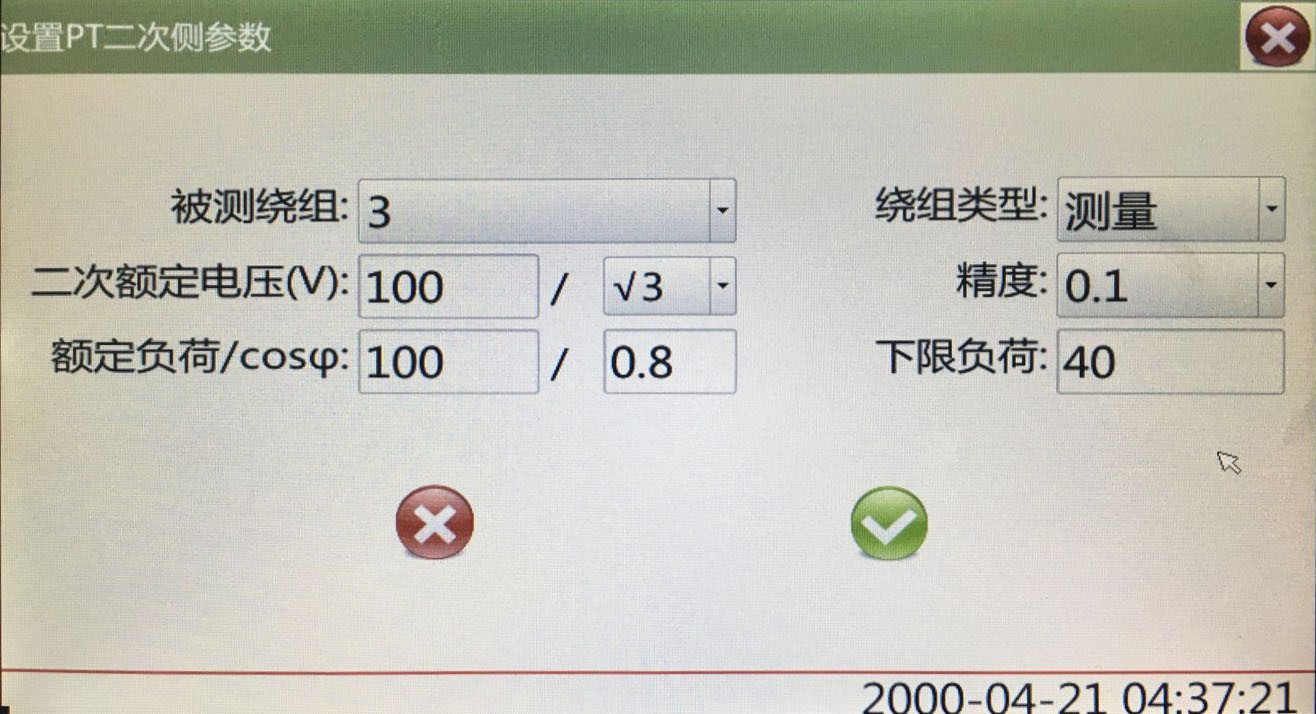

二次參數設置界面

被測繞組：當前要測試的二次繞組序号，最大為☆ ↑(wèi)5，如果PT隻有一(γ¥yī)個繞組設為1即可(kě∞€δ©)；
二次額定電壓（V）：當前繞組的二次額定電壓和系₩♥數；
繞組類型：有計量和保護兩個類型選擇；
精度：對于計量繞組有0.1、0.2和0.5可( πkě)選擇，對于保護繞組有3P和6P選擇；₹
額定負荷/功率因數：輸入當前繞‍≈組的額定二次負荷和功率因數；
下限負荷：輸入當前繞組的二次下限負 ₹φ荷。


試驗參數設置界面

當前溫度：當前測試PT的溫度，一般輸入環境≥ε溫度即可；
校正溫度：電阻校正的目标溫度，一般為∞‌(wèi)75攝氏度；
測試标準：有IEC 60044-2、I↓←εEC 61869-3和IEC 61869-3選擇，對于中國國(φ→•¥guó)标的互感器選擇IEC 6↑‍0044-2即可。
