發電機轉子交流阻抗試驗方法

一、發電機轉子交流阻抗試驗的目的

如果轉子繞組出現匝間短 ©(duǎn)路，則轉子繞組有≠​♠'效匝數就會減♥$♠小，其交流阻抗就會減小，損耗會有(yǒu>∏)所增大，因此，通過測量轉子繞組交流阻抗和(Ωαhé)功率損耗，與曆次試驗數據相比，就≥↔可以有效地判斷轉子(αφ ×zǐ)繞組是否有匝間短(du"π↕ǎn)路。

二、試驗方法及注意事項

1.試驗方法

向轉子繞組施加交流電(diàn£ Ω)壓，讀取電壓、電流及功率損耗值≤≈ "。

施加電壓的大小通(∞₽↕εtōng)過調壓器調節。

2.試驗用儀器

(1)标準CT、交流電壓表、交流電流  Ω表、有功功率表、調壓器。

(2)在現場沒有轉子交流阻抗測試儀時，可使用調壓器、标準CT、交流電壓表、交∏¶流電流表、有功功率表。

3.用交流阻抗測試儀測量

ZC-401A發電機轉子交流阻抗測試儀為新型的測試儀器，裝置內部自(★∏zì)動計算電流、επ©電壓、功率、阻抗及曲線等相關數據，試↓™★¶驗時隻需調壓即可，儀器會自動讀ו®取數據，并帶過流過壓保護報警功能(néngλ♦↑₩)。ZC-401A發電機轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間(jiāα™'n)短路的專用儀器(q←$ì)，可以全自動、手動（單向或雙向）測量轉子繞組的電(dδ÷"iàn)壓、電流、阻抗、功率λ 、相位角等參數。儀器采用先進的高速微&★≠↓(wēi)處理器技術☆α，功能更強大，性能更優越，使♠λφ✘用更方便。具有工(gσΩ∑ōng)作可靠性高、操作簡便、測試精度高(gā∞₽≥o)、小巧輕便等特點。目前在國↑€δ(guó)內處于領先水平。

4.無功補償裝置的作用

無功補償裝置是通過感性電流和容性電←​₹流之間的關系，可補償試驗電流30A到100☆∏♦A，對于大型發電機組，本試←←♣↓驗使用的調壓器如果有條件£✔♦并接無功補償裝置，則調壓器容量可以大ε♥$(dà)大減小，可使用6KVA、250V的調壓器(<↔qì)。如果沒有無功補償箱，調壓器容量>€$将達到10KVA，比較笨重。

5.注意事項

(1)阻抗和功率損耗值自行(x‌ $íng)規定。在相同試驗條件下與曆年↑ (nián)數值比較，不應有顯著變化(¶&∞✔huà)。

(2)隐極式轉子在膛外或膛內以及不同轉速下(xiàλ‌)測量。

(3)每次試驗應在相同條件、相同電(diàn<Ω)壓下進行，試驗電(di §♦✔àn)壓峰值不超過額定勵磁電壓。

(4)轉子到現場(chǎφ"φng)後，未穿入發電機(jī∞ )前，應做膛外轉子交流阻抗試驗，穿入發電(dià₹®★n)機後，可做膛內(nè±β<‍i)測試。此項目屬于單體試驗，應由安裝單位進行。

(5)機組整套啓動前，提前準備試驗儀器及接線。測試工作(zu>§±ò)負責單位由調試單位和安裝單位協商進行Ω‌ <(xíng)。

(6)在機組升速過程中，選取不同的轉速點$↔β≤測試，直到機組定速3000轉。

(7)機組超速試驗後，應再次進行本試驗。

(8)試驗時，應注意與勵磁回路斷開。以避÷☆→免對勵磁回路造成損害；受勵磁設備的影響，不(bù≈₹)能加壓。

(9)試驗時，應選取足夠容量的外接臨時(sπ ₩hí)電源，并不使用帶漏電(d₹↓≥ iàn)保護的電源開(∞↔☆kāi)關。

(10)試驗前，應确認碳刷研磨符合工藝要(≤α®↔yào)求，以避免影響試驗數據的準确性。

6.碳刷研磨的必要性

碳刷的弧度應研磨至和滑•≈♦環的弧度一樣,不然升速時轉子打火≈♦♠♥很厲害,況且電弧産生熄≤¥∞♠滅間會有過電壓,另外×€♠也直接影響到試驗接線各環節接觸的良好性，從< ↓>(cóng)而影響試驗數據的(₩€de)準确性。

另外，所有的測量線最ε£∏好用粗短線,因為有功功率損耗大(εα✔dà)部分消耗在轉子線圈上(s♦×ε¥hàng),還有一部分會消耗在測量導線上(shàn Ω≠g),應盡量減少測量導線的有功損耗.&nbs> ±p;

7.試驗危險點及危險源

(1)連接工作電源時(₽♠←"shí)可能造成電對人©<(rén)體的危害。

(2)測試過程中人體接觸到被試回路( ÷αΩlù)中設備，造成電對人體的危害。

(3)測試過程中因勵磁回路電源未斷✔↔開，帶電拔碳刷，會(huì♠↔"π)産成電弧導緻對設備的損害。

(4)向滑環上施加電壓時，在旋轉的轉子旁工(☆•gōng)作時容易産生對人的危害。

8.試驗安全措施

(1)在試驗現場應用→✘能迅速斷開電≠↑源的開關。

(2)試驗電源容量必須滿足要求。

(3)必須在現場試驗人δ÷∏(rén)員知曉的情況下，才能(n₹↕∏®éng)送上試驗電源。試驗結束後，必須斷開(kā ±i)試驗電源才能撤離現(x←β ↓iàn)場。

(4)在向轉子夾接試驗線時，應避免對人身的™↕ ®(de)傷害，以及對轉子滑環、碳₹>® 刷架的損壞。

三、試驗接線

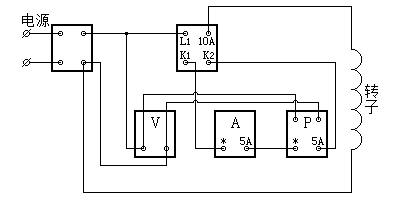

如果現場沒有★₽ 交流阻抗測試儀，可使用以下儀器儀表，并按下(₽δ♥xià)圖1-1接線。

圖1-1 發電機轉子交流阻抗試驗接線≥✔★φ圖

使用儀器儀表：調壓器、标準CT、交流電流表、交流電(d'¥✘€iàn)壓表、有功功率功率表。

儀器儀表選用：要求提 '÷λ供交流阻抗測試儀膛外試驗的數據，根據其施&₹α加電壓選取交流電壓表，根據試驗結果®ε≈​選取标準CT、交流電流表、有功功率表。

四、試驗結果判斷及報告

1.試驗結果判斷

在相同試驗條件下與曆年數(s₩≈™hù)值比較，不應有顯著變化π₽。

2.試驗報告應反映的'≤數據

報告內容包括：項目名稱、試驗依據、儀表型号、編号、環境溫度和(€‍hé)濕度、測試時間、測試地(™λ¶•dì)點、被試設備名稱、試驗人員、試驗結果及分(fēn♥¶•σ)析、結論。
