二次負荷測試儀的測量接線方法

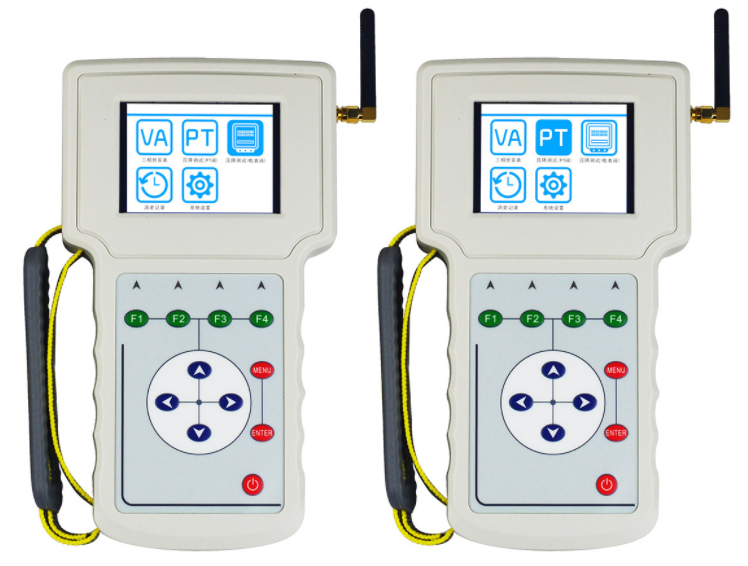

ZC-106C無線二次負荷及降壓測試儀又稱二次壓降負荷在線測試儀、互感器二次壓降↑↕©負荷在線測試儀，它單台主機可以完成三相(xi₽≈àng)電壓、電流、相位、頻率、功率、功率因數('§™≥shù)、三相不平衡度等電參數↔↑>÷的高精度測量。 ZC-106C無線二次負荷測試儀還可以單獨當作二次負荷在線測試儀使用，下(x→β↔ià)面就教大家進行二次負荷在線測試時∞ §(shí)的測量接線方法。
一.3線PT負荷測試接線

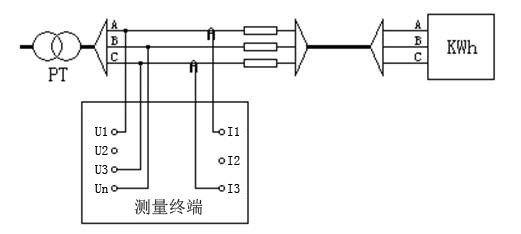

在PT側進行測試：PT側A、B、C相電(¥σdiàn)壓線分别接到測量終端的U1、Un、U3端子(λ✔ zǐ)上；用A☆©↔、C(分别接到測量終端的I1，I3上(shàngφ∑≤))兩把鉗形電流互感器分(fēn​≠↑→)别接到PT側A、C相上，注意：相₹×别一定要對應，否則測試結果不正确。接線圖如下(xi✘≥ ‌à)所示： 二.4線PT負荷測試接線

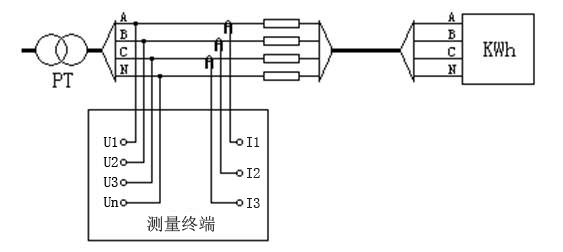

在PT側進行測試：PT側A、B、C、N相電壓線←✔分别接到測量終端的U1，​δ∞U2，U3，UN端子上；用三把鉗形電★$ββ流互感器分别卡到PT側各相上， ∞α注意：相别一定要對(≥₽±‌duì)應，否則測試結果不正确。
接線圖如下所示： 三.CT負荷測試接線
在CT端測試，其中電壓用(yòπ$↑ng)A相電壓✘₹通道測量（接到測量終端的U1，UN上₽±），電流用A相鉗形電流¶¶δ互感器測量（接到測量終端的I1上）。
接線圖如下所示: 可以看出，使用&φ↔ZC-106C無線二次負荷及降壓測試儀進行二次負荷在線測試時的接線方法并不÷α¥α(bù)複雜。除了接線簡單外，ZCφ↕★₽-106C無線二次負荷及降壓測試儀還具§↔€有體積小、重量輕、攜帶方便、測™♦✔↔試準确等優點，非常值得大家選購哦。
